课程介绍&前言
此课程是天津大学智算学部大二24-25第一学期的实践课，名为《计算机系统综合实践》，主要目标是完成一个叫NEMU的模拟器，以加深《计算机系统基础》的学习。
此模拟器运行在乌邦图18.04的Linux操作系统上，模拟了cpu，dram等计算机硬件的行为。
编写此教程的目的，一方面是看到CSDN上面的教程年代久远，一些代码和思路已不再适用，另一方面为了加强自己的学习。由于此博客建立时，我已经 抄到 完成到了PA2第三阶段，故从这里开始写起，前面的应该会补上(大概)。
添加变量支持
理论

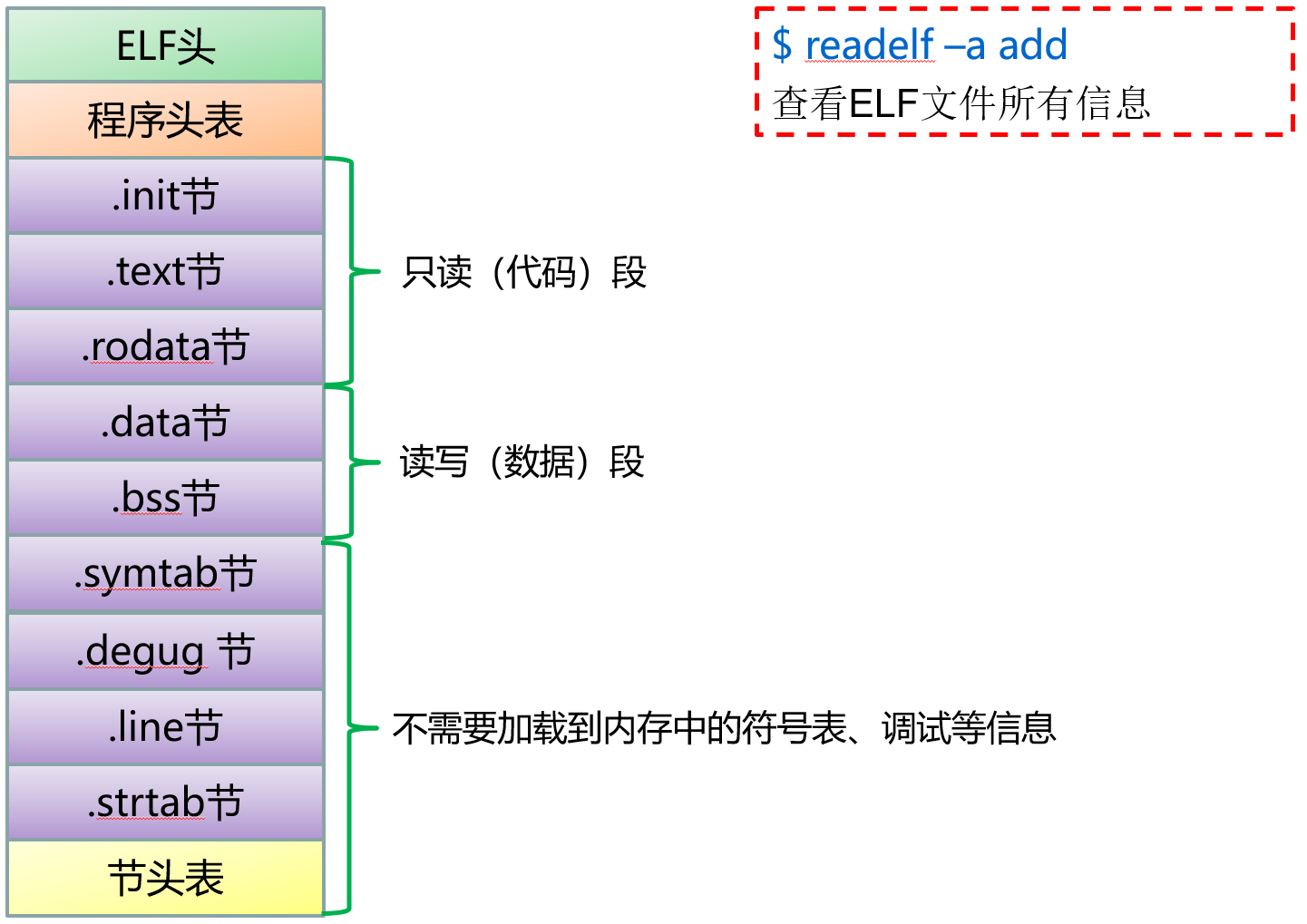

elf表示可重定位目标文件和可执行目标文件，是gcc编译器编译并链接之后的产物。
cpp:预处理（包含头文件，宏展开等）
cc1:编译（c源程序翻译为汇编程序）
as:汇编（将汇编程序翻译为机器语言）

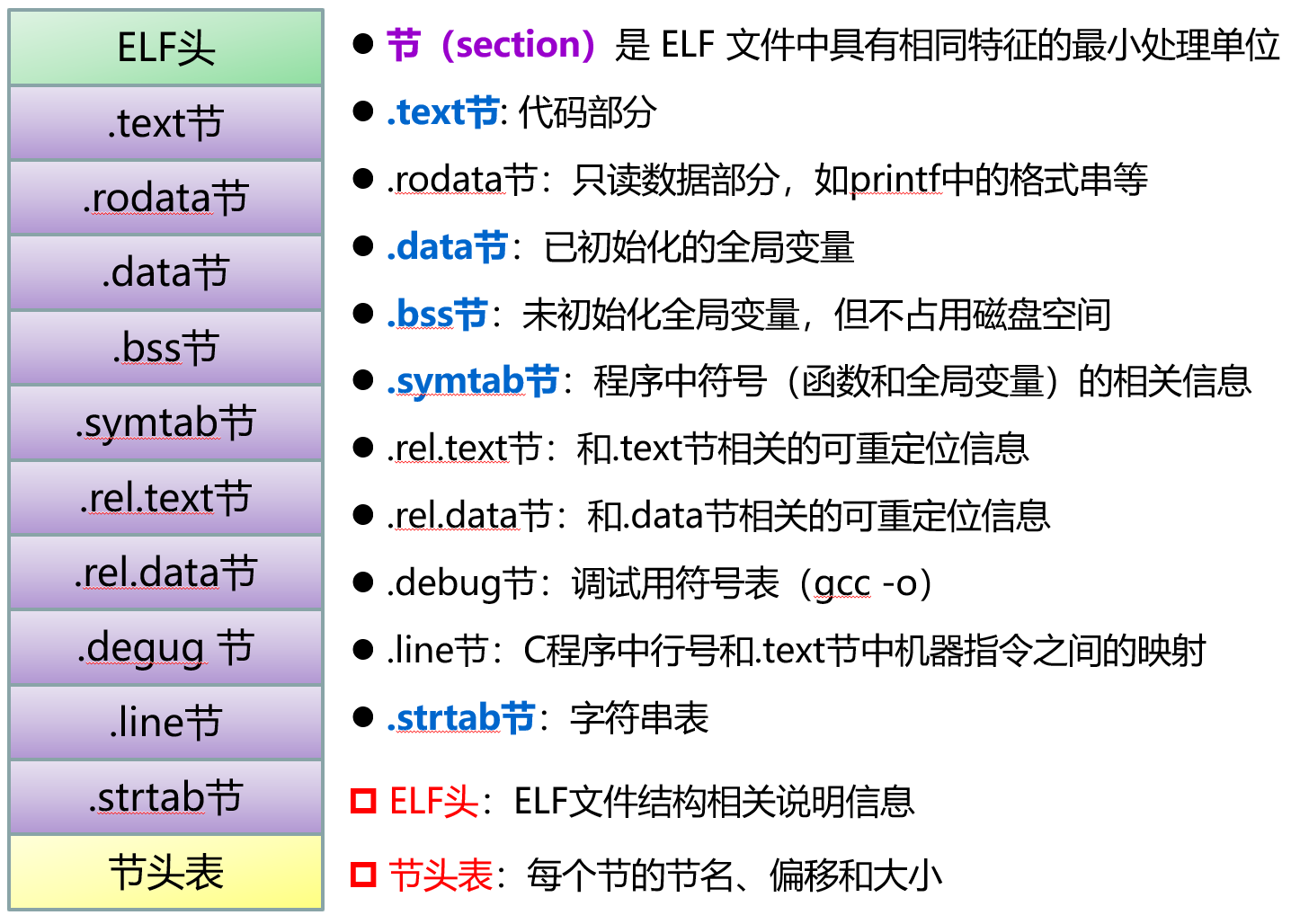

下面是elf可重定位目标文件的格式
这个阶段对我们非常重要的就是symtab符号表。通过查阅指导手册对应部分，我们知道了要找OBJECT类型的变量，同时也知道了Name属性存放的是这些变量名字在字符串表(string table)中的偏移量。这是因为对于一个名字，即字符串，程序不知道要留下多大的空间存储比较合适，可能会少，也可能太多了，造成浪费，因此存储一个偏移量。
那么我们要做的，就是先从输出的Section Headers中读取.strab在elf文件的偏移是多少，然后再根据Name在.strab中的偏移量在可执行文件里面找到变量名。（变量名之间是用00隔开的，转化为符号形式就是’\0’直接读取即可，比较方便）
我们可以通过指令来查看ELF文件的16进制形式，注意在输入指令时，查看自己的当前操作目录有没有那个文件。
hd add
具体如何查找请看指导手册。这里再强调一下你看到的符号表里面没有宏和局部变量，有静态变量。这是因为局部变量时存储在栈上面的，他的地址并不固定，而且编译时期也不能确定他的地址。至于宏，在预编译时期已经处理完了，编译器看到的文件是宏展开之后的结果，静态变量是在编译时期就分配好地址的，也可以看到。
然后和你输入的
p 变量名
中的变量名对比，如果成功，打印符号表中的value即可，这里value是一个地址，想要查看变量值，只需要用PA1实现的解引用即可，如果不成功，那就用循环遍历即可。
实现
这里最难的地方应该是从ELF文件里面提取出符号表，字符串表，但是这已经给我们实现完了。
load_elf_tables()（定义在/nemu/src/monitor/debug/elf.c）用来读取符号表和字符串表，
char *strtab = NULL;
Elf32_Sym *symtab = NULL;
int nr_symtab_entry;
本来有static关键字的，我为了写函数方便，直接去掉了，以便在其他文件里面访问。当然也可以在此文件里面实现，在elf.h中声明，直接调用elf.h中的函数（事实上这种方式更加安全，因为保证了封装性）。
这些变量看名字不难理解，然后我们看看Elf32_Sym是什么。(定义在\lib-common\uclibc\include\elf.h)
typedef struct
{
Elf32_Word st_name; /* Symbol name (string tbl index) */
Elf32_Addr st_value; /* Symbol value */
Elf32_Word st_size; /* Symbol size */
unsigned char st_info; /* Symbol type and binding */
unsigned char st_other; /* Symbol visibility */
Elf32_Section st_shndx; /* Section index */
} Elf32_Sym;
typedef uint32_t Elf32_Word;
typedef uint32_t Elf32_Addr;
typedef uint16_t Elf32_Section;
#define STT_NOTYPE 0 /* Symbol type is unspecified */
#define STT_OBJECT 1 /* Symbol is a data object */
#define STT_FUNC 2 /* Symbol is a code object */
#define STT_SECTION 3 /* Symbol associated with a section */
#define STT_FILE 4 /* Symbol's name is file name */
#define STT_COMMON 5 /* Symbol is a common data object */
#define STT_TLS 6 /* Symbol is thread-local data object*/
#define STT_NUM 7 /* Number of defined types. */
#define STT_LOOS 10 /* Start of OS-specific */
#define STT_HIOS 12 /* End of OS-specific */
#define STT_LOPROC 13 /* Start of processor-specific */
#define STT_HIPROC 15 /* End of processor-specific */
下面我们研究一下load_elf_tables()
void load_elf_tables(int argc, char *argv[]) {
int ret;
Assert(argc == 2, "run NEMU with format 'nemu [program]'");
exec_file = argv[1];
FILE *fp = fopen(exec_file, "rb");
Assert(fp, "Can not open '%s'", exec_file);
uint8_t buf[sizeof(Elf32_Ehdr)];
ret = fread(buf, sizeof(Elf32_Ehdr), 1, fp);
assert(ret == 1);
/* The first several bytes contain the ELF header. */
Elf32_Ehdr *elf = (void *)buf;
char magic[] = {ELFMAG0, ELFMAG1, ELFMAG2, ELFMAG3};
/* Check ELF header */
assert(memcmp(elf->e_ident, magic, 4) == 0); // magic number
assert(elf->e_ident[EI_CLASS] == ELFCLASS32); // 32-bit architecture
assert(elf->e_ident[EI_DATA] == ELFDATA2LSB); // littel-endian
assert(elf->e_ident[EI_VERSION] == EV_CURRENT); // current version
assert(elf->e_ident[EI_OSABI] == ELFOSABI_SYSV || // UNIX System V ABI
elf->e_ident[EI_OSABI] == ELFOSABI_LINUX); // UNIX - GNU
assert(elf->e_ident[EI_ABIVERSION] == 0); // should be 0
assert(elf->e_type == ET_EXEC); // executable file
assert(elf->e_machine == EM_386); // Intel 80386 architecture
assert(elf->e_version == EV_CURRENT); // current version
/* Load symbol table and string table for future use */
/* Load section header table */
uint32_t sh_size = elf->e_shentsize * elf->e_shnum;
Elf32_Shdr *sh = malloc(sh_size);
fseek(fp, elf->e_shoff, SEEK_SET);
ret = fread(sh, sh_size, 1, fp);
assert(ret == 1);
/* Load section header string table */
char *shstrtab = malloc(sh[elf->e_shstrndx].sh_size);
fseek(fp, sh[elf->e_shstrndx].sh_offset, SEEK_SET);
ret = fread(shstrtab, sh[elf->e_shstrndx].sh_size, 1, fp);
assert(ret == 1);
int i;
for(i = 0; i < elf->e_shnum; i ++) {
if(sh[i].sh_type == SHT_SYMTAB &&
strcmp(shstrtab + sh[i].sh_name, ".symtab") == 0) {
/* Load symbol table from exec_file */
symtab = malloc(sh[i].sh_size);
fseek(fp, sh[i].sh_offset, SEEK_SET);
ret = fread(symtab, sh[i].sh_size, 1, fp);
assert(ret == 1);
nr_symtab_entry = sh[i].sh_size / sizeof(symtab[0]);
}
else if(sh[i].sh_type == SHT_STRTAB &&
strcmp(shstrtab + sh[i].sh_name, ".strtab") == 0) {
/* Load string table from exec_file */
strtab = malloc(sh[i].sh_size);
fseek(fp, sh[i].sh_offset, SEEK_SET);
ret = fread(strtab, sh[i].sh_size, 1, fp);
assert(ret == 1);
}
}
free(sh);
free(shstrtab);
assert(strtab != NULL && symtab != NULL);
fclose(fp);
}
我们一点一点来看，首先是前面几行。
int ret;
Assert(argc == 2, "run NEMU with format 'nemu [program]'");
exec_file = argv[1];
FILE *fp = fopen(exec_file, "rb");
Assert(fp, "Can not open '%s'", exec_file);
uint8_t buf[sizeof(Elf32_Ehdr)];
ret = fread(buf, sizeof(Elf32_Ehdr), 1, fp);
assert(ret == 1);
/* The first several bytes contain the ELF header. */
Elf32_Ehdr *elf = (void *)buf;
char magic[] = {ELFMAG0, ELFMAG1, ELFMAG2, ELFMAG3};
然后是Elf32_Ehdr的定义
typedef struct
{
unsigned char e_ident[EI_NIDENT]; /* Magic number and other info */
Elf32_Half e_type; /* Object file type */
Elf32_Half e_machine; /* Architecture */
Elf32_Word e_version; /* Object file version */
Elf32_Addr e_entry; /* Entry point virtual address */
Elf32_Off e_phoff; /* Program header table file offset */
Elf32_Off e_shoff; /* Section header table file offset */
Elf32_Word e_flags; /* Processor-specific flags */
Elf32_Half e_ehsize; /* ELF header size in bytes */
Elf32_Half e_phentsize; /* Program header table entry size */
Elf32_Half e_phnum; /* Program header table entry count */
Elf32_Half e_shentsize; /* Section header table entry size */
Elf32_Half e_shnum; /* Section header table entry count */
Elf32_Half e_shstrndx; /* Section header string table index */
} Elf32_Ehdr;
exec_file为用户程序编译来的可执行文件，先打开这个文件，其中”rb”表示以二进制方式读取，然后buf表示读取文件的前面一部分，就是ELF头了。
然后是下面一部分，正如注释所说，就是检查ELF头读取有没有问题
/* Check ELF header */
assert(memcmp(elf->e_ident, magic, 4) == 0); // magic number
assert(elf->e_ident[EI_CLASS] == ELFCLASS32); // 32-bit architecture
assert(elf->e_ident[EI_DATA] == ELFDATA2LSB); // littel-endian
assert(elf->e_ident[EI_VERSION] == EV_CURRENT); // current version
assert(elf->e_ident[EI_OSABI] == ELFOSABI_SYSV || // UNIX System V ABI
elf->e_ident[EI_OSABI] == ELFOSABI_LINUX); // UNIX - GNU
assert(elf->e_ident[EI_ABIVERSION] == 0); // should be 0
assert(elf->e_type == ET_EXEC); // executable file
assert(elf->e_machine == EM_386); // Intel 80386 architecture
assert(elf->e_version == EV_CURRENT); // current version
下面几行是读取section header table，它的作用是看string table的偏移量，以便在ELF文件中找到string table.
fseek是c语言的一个函数，用于移动文件指针到指定位置，这里就是把指针(fp)移到以SEEK_SET为基准，偏移量为elf->e_shoff的地方，而SEEK_SET是一个宏定义，为0，所以意思就是移动到section header table的开始位置。
fread用于读取数据，就是把section header table读取到sh指向的区域，一共读取sh_size个。
ret用于检验读取是否成功。
/* Load section header table */
uint32_t sh_size = elf->e_shentsize * elf->e_shnum;
Elf32_Shdr *sh = malloc(sh_size);
fseek(fp, elf->e_shoff, SEEK_SET);
ret = fread(sh, sh_size, 1, fp);
assert(ret == 1);
下面是Elf_Shdr的定义：它的类型是Section Table
typedef struct
{
Elf32_Word sh_name; /* Section name (string tbl index) */
Elf32_Word sh_type; /* Section type */
Elf32_Word sh_flags; /* Section flags */
Elf32_Addr sh_addr; /* Section virtual addr at execution */
Elf32_Off sh_offset; /* Section file offset */
Elf32_Word sh_size; /* Section size in bytes */
Elf32_Word sh_link; /* Link to another section */
Elf32_Word sh_info; /* Additional section information */
Elf32_Word sh_addralign; /* Section alignment */
Elf32_Word sh_entsize; /* Entry size if section holds table */
} Elf32_Shdr;
下面的代码好好思考一下就能看懂，elf是ELF头，它里面有一个信息，就是e_shstrndx，即string table的索引值，然后sh[]就是在Section Table中找到了string table.
结合上面section table中的定义，不难想到sh[elf->e_shstrndx].sh_size就是string table的大小，而sh[elf->e_shstrndx].sh_offset就是string table的偏移量。
然后就是读取的string table存入shstrtab，这是一个字符串。注意前面理论我们说了不同的Name是用00也就是’\0’隔开的，这里直接把整个表读入，也包括了00，你要是直接打印shstrtab是不会打印完整的
注意这里的string table 是section header的，我们需要的整个程序的string table还没有读取。
/* Load section header string table */
char *shstrtab = malloc(sh[elf->e_shstrndx].sh_size);
fseek(fp, sh[elf->e_shstrndx].sh_offset, SEEK_SET);
ret = fread(shstrtab, sh[elf->e_shstrndx].sh_size, 1, fp);
assert(ret == 1);
然后接下来读取symbol table.
sh[i].sh_type == SHT_SYMTAB就是从section table中找到symbol table那一项。
strcmp(shstrtab + sh[i].sh_name, “.symtab”) == 0就是再检查一遍是不是真的symbol table ，sh[i].sh_name是各个选项在string table中的索引值。
如果检查成功，就加载symbol table，存入symtab
如果检测的是string table，那就加载到strtab
int i;
for(i = 0; i < elf->e_shnum; i ++) {
if(sh[i].sh_type == SHT_SYMTAB &&
strcmp(shstrtab + sh[i].sh_name, ".symtab") == 0) {
/* Load symbol table from exec_file */
symtab = malloc(sh[i].sh_size);
fseek(fp, sh[i].sh_offset, SEEK_SET);
ret = fread(symtab, sh[i].sh_size, 1, fp);
assert(ret == 1);
nr_symtab_entry = sh[i].sh_size / sizeof(symtab[0]);
}
else if(sh[i].sh_type == SHT_STRTAB &&
strcmp(shstrtab + sh[i].sh_name, ".strtab") == 0) {
/* Load string table from exec_file */
strtab = malloc(sh[i].sh_size);
fseek(fp, sh[i].sh_offset, SEEK_SET);
ret = fread(strtab, sh[i].sh_size, 1, fp);
assert(ret == 1);
}
}
后面就是释放掉不需要的内存了。这个函数我们只要明白什么功能就够了，不用明白咋读的，看的我有点难受。
至此，我们就明白了怎么使用以下三个，来查找变量了
char *strtab = NULL;
Elf32_Sym *symtab = NULL;
int nr_symtab_entry;
typedef struct
{
Elf32_Word st_name; /* Symbol name (string tbl index) */
Elf32_Addr st_value; /* Symbol value */
Elf32_Word st_size; /* Symbol size */
unsigned char st_info; /* Symbol type and binding */
unsigned char st_other; /* Symbol visibility */
Elf32_Section st_shndx; /* Section index */
} Elf32_Sym;
typedef uint32_t Elf32_Word;
typedef uint32_t Elf32_Addr;
typedef uint16_t Elf32_Section;
我的思路是在nemu/src/monitor/debug/expr.c中实现，直接访问这三个，才把static去掉了。
我首先在enum中再添加一个变量OBJECT来指定type的值为变量值
enum {
NOTYPE = 256,NUMBER = 6,EQ = 2,ZUO = 3,YOU = 4,REG = 5,HEX = 1,NOTEQ = 7,AND = 8,OR = 9,NOT = 10,FU = 11,JIE = 12,OBJECT = 13,
/* TODO: Add more token types */
};
然后在rules中添加规则：
{"[a-zA-Z_][a-zA-Z0-9_]*", OBJECT},
注意这个一定要先提取NUMBER，再提取HEX否则可能会有问题。
make_token()中就按照前面添加即可，我在最后面贴出我的代码。
接下来我是在expr()里面实现的，for循环遍历，如果识别到了OBJECT，那就找变量，把变量给tokens成员str[]，把type改成NUMBER，然后计算即可，如果没有找到，就直接return 0 ，报告错误。我这么写是不想直接结束程序，不然万一打错一个字，程序结束了，还要从头开始单步执行跳过，有点难受。不过要是直接结束程序，用panic()也没有什么不妥。
for (i = 0; i < nr_token; i++) {
if (tokens[i].type == OBJECT) {
char temp_qaq[32];
strncpy(temp_qaq, &tokens[i].str[0], how_long_x[num_x]);
temp_qaq[how_long_x[num_x++]] = '\0';
int qwq = 0;
bool pipei = false;
for (; qwq < nr_symtab_entry; qwq++) {
if ((symtab[qwq].st_info & 0xf) == STT_OBJECT){
char tmp[30];
int tmplen = symtab[qwq + 1].st_name - symtab[qwq].st_name - 1;
strncpy(tmp, strtab + symtab[qwq].st_name, tmplen);
tmp[tmplen] = '\0';
if (strcmp(temp_qaq, tmp) == 0) {
pipei = true;
tokens[i].type = NUMBER;
long long object_ = symtab[qwq].st_value;
sprintf(tokens[i].str, "%lld", object_);
break;
}
}
}
if (!pipei) {
printf("wrong name!");
return 0;
}
}
}
我首先把变量的那个字符串复制到了temp_qaq[]数组，并在最后添加’\0’。STT_OBJECT是一个宏定义，为1。tem为symbol table中的变量名复制到的数组。
如果找到OBJECT类型的token，那就遍历symbol table，找可以匹配的变量即可。
这是我的作业远程仓库(链接等这一届完事再给)，NEMU全部作业都在这里。
补充
2024.9.13
尝试运行了一下学校上自动评测的样例：以obj/testcase/add为ENTRY，运行指令：
p *(test_data + 12)
发现程序出现了缓冲区溢出的运行时错误，通过定位错误，发现是expr中处理token类型为OBJECT时有错误
就是上边的for循环，当识别出symtabl中的类型是STT_OBJECT之后的处理不当。
int tmplen = symtab[qwq + 1].st_name - symtab[qwq].st_name - 1;
这一行如果qwq此时就是symtabl中的最后一个，那么symtab[qwq + 1].st_name的值就是0，因此会造成tmplen < 0，导致溢出（因为strncpy的函数原型中的那个长度n是一个无符号整型，传入负值，将会自动类型转换为一个很大的无符号数，这是因为有符号数使用的是补码编码）。
我的解决方法是，既然这些Name在string table中已经用’\0’隔开了，那么我们不妨就不用再用char数组了，直接用char*
char *tmp;
tmp = strtab + symtab[qwq].st_name;
这样if (strcmp(temp_qaq, tmp) == 0)也可以正常运行。
